三相電動機缺相/停電/過壓/欠壓智能報警跳閘控制器
1 功能說明

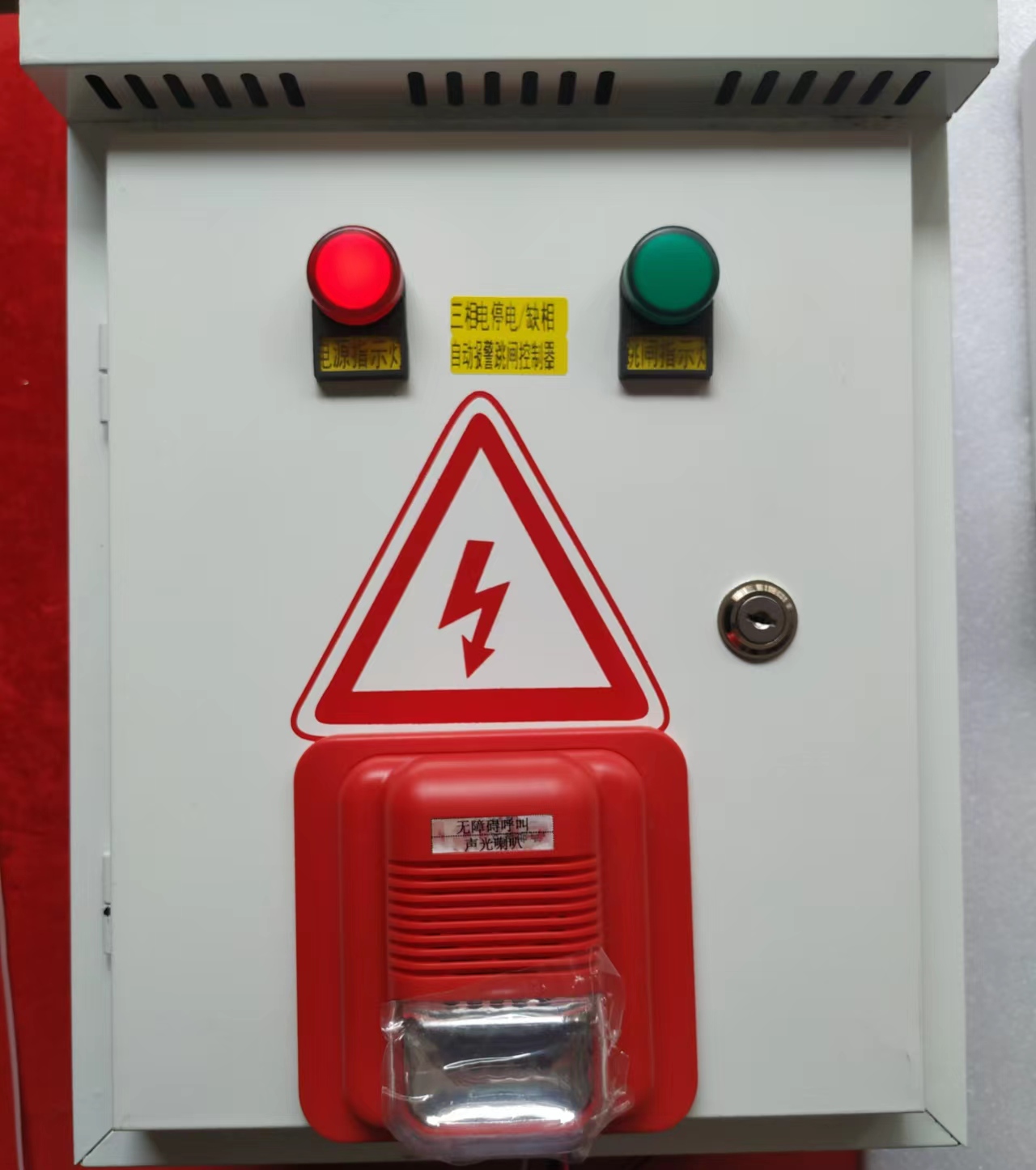

JLH-DX380-3型三相三線制斷電智能報警器，是順德家樂華電子有限公司專為保護電力供電系統負載設備而研發設計制造的高科技產品。它適用于交流頻率50HZ、額定控制電源電壓至AC380V的控制線路，對三相380V電力線進行實時監控，一旦線路中發生某相電力線被盜剪（斷電）、相序改變、過電壓、欠電壓等故障時，本報警器立即驅動警號報警（音量可達120dB），同時斷路器自動跳閘保護電動機。值班人員迅速趕往報警現場將盜賊擒獲和及時處理線路，使斷電/停電時間和造成的損失最小?？蛻舾鶕?jù)需要可以增加4G物聯網報警主機實現遠程報警和控制。
2 使用說明
2.1 安裝：
斷電智能報警器方便安裝使用，按圖1：在電力線接線板的A、B、C接線端子接入 A、B、C 三相380V電力線，在 喇叭接線端子接入喇叭正負極，在機箱接地端子接入防雷地線，將鋰電池接線插在電源板“OUT+ OUT-” 端子上（小心區別正負極）
2.2使用
安裝完成檢查無誤后，對本報警器通電測試，分別單獨斷開A.B.C相線，喇叭會即刻發出報警聲。當供電系統停電時，即A.B.C三相同時斷開，喇叭也會即刻報警。本產品初次使用，如遇通電喇叭報警，監測模塊左邊斷錯相指示燈亮，表示相序不對，只需將輸入端A.B.C任意兩相線互換即能正常使用。
3 主要技術參數與性能
3.1安裝方式：掛墻固定安裝
3.2輸入電源：AC380V/50HZ
3.3指示方式：對指示燈（故障時相應指示燈亮）
3.4報警方式：停電、斷電、相序、過電壓、欠電壓
3.5過電壓調節：AC380V--AC460V可調，動作時間1.5S--4S可調
3.6欠電壓調節：AC300V--AC380V可調，動作時間2S--9S可調
3.7誤差：電壓誤差：正負3%，延時誤差：正負10%
4. 正常使用、安裝與運輸、貯存條件
4.1正常使用條件：周圍空氣溫度-5℃～+40℃；24h的平均值不超過+35℃；海拔高度不超過2000m.
4.2 大氣條件：最高溫度為+40℃時，空氣相對濕度不超過50%,在較低的溫度下可允許有較高的相對濕度，對由于溫度變化偶爾產生凝露，應采取特殊的措施。
4.3 安裝條件：在符合通用安全警示條件下，還應注意防雨雪、水蒸汽、無顯著搖動、沖擊和振動的地方；安裝類別：II。
4.4 運輸和貯存條件：-25℃～+55℃。 |
