JLH-50ZK-30總線制衛生間無障礙呼叫系統簡易使用說明書
伴隨中國在國際地位的提高，關于中國的人權問題在國際社會上越來越引起重視。90年代一股反華風波席卷而來，其中一項就提出我國的殘疾人保證設施不夠完善和健全。為此，我們國家專門組織學術專家和相關部門制訂了有關的殘疾人無障礙設施的建設實施方案。并制定了《城市道路和建筑物無障礙設計規范》GB50763-2012。同時，在一些公共建筑及交通設施方面發布了一些強制性的設計規范。我們可以看到，我們國家正在全面推進殘疾人無障礙的進程。
由廣東順德家樂華電子有限公司研發制造的JLH-50系列衛生間無障礙呼叫系統，是根據我國《城市道路和建筑物無障礙設計規范》GB50763-2012第3.7.1.2--3.11.3/4--3.12.4/6條（強制性條文）規定而設計的。規范規定：專用廁所/宿舍無障礙設施要求設計呼叫按鈕，“距地面0.40~0.50m處應設求助呼叫按鈕”。為使系統更加完善，設計同時還需要考慮在衛生間門上方設置聲光語音報警顯示屏，在值班中心設置位置顯示及復位功能主機裝置。同時要設計不間斷供電電源。
衛生間無障礙求助呼叫系統各產品安裝位置
1、緊急求助按鈕（JLH-50K）+按鈕防水盒（JLH-50FK）：選用經國家CCC認證的防水產品，按照我國《城市道路和建筑物無障礙設計規范》GB50763第3.11.3/4--3.12.4/6（強制性條文）規定，求助按鈕（包含求助呼叫按鈕防水罩）安裝在衛生間馬桶邊距地面40—50CM處。
2、聲光語音喇叭（JLH-50WD）+《需要幫助》顯示牌（JLH-40X）安裝于衛生間門外門頂上方正中間位置。顯示牌為LED高亮發光與聲光喇叭同步產生聲光報警提示，讓服務人員迅速到達現場救援。

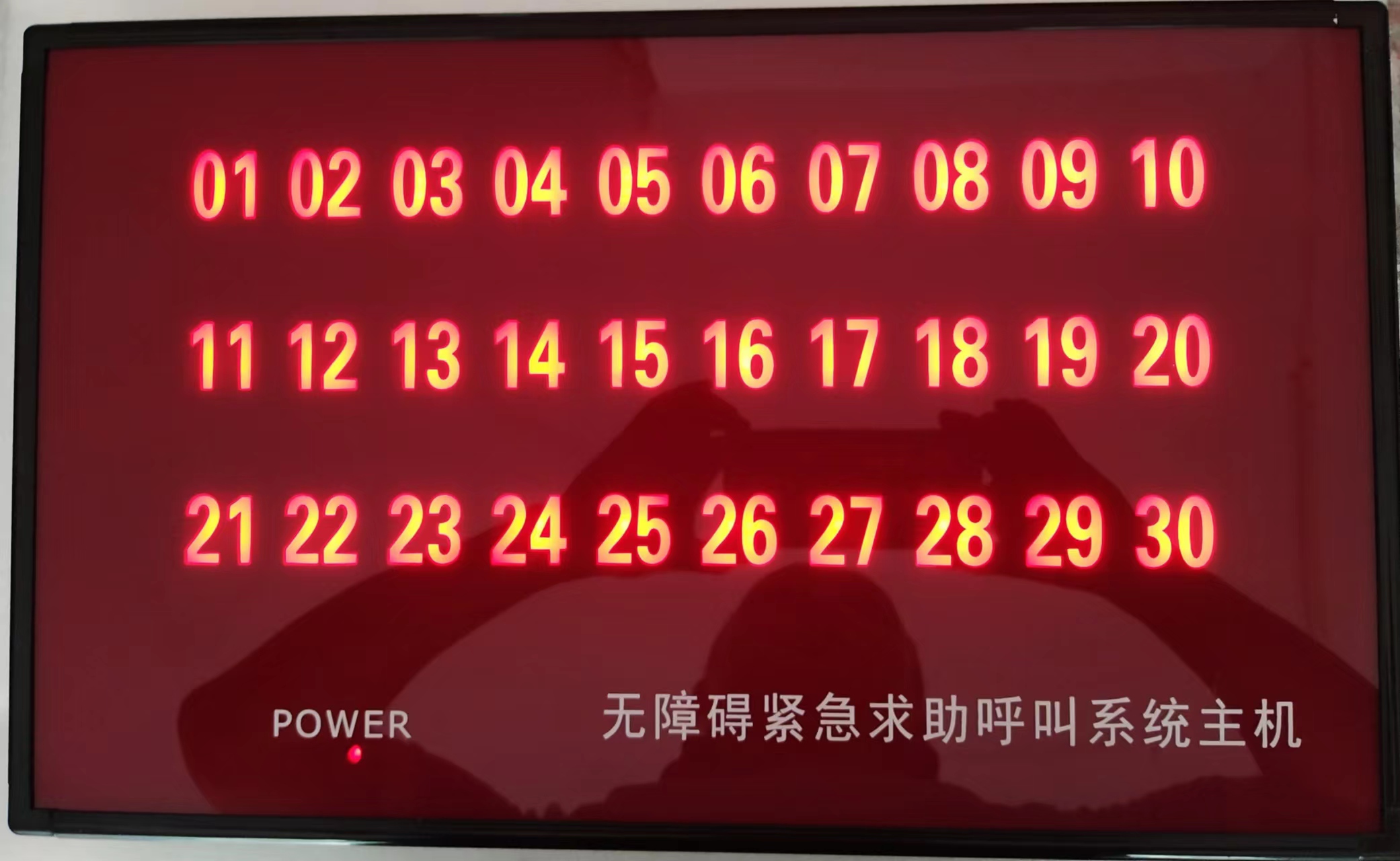

3、總線制衛生間無障礙求助呼叫系統的數碼顯示主機（JLH-50ZK-30）和主機電源（JLH-50D）安裝于值班室臺面或者掛墻上離地1.5--1.8米高的位置。
4、總線制衛生間無障礙求助呼叫系統的分機地址模塊控制器/殘衛呼叫控制器（JLH-50J），安裝于衛生間走廊或者衛生間里面天花底。根據項目要求，也可以安裝于弱電管井。
用戶具體使用：當殘疾人或行動不方便人士在衛生間按下呼叫按鈕發出求救信號后，位于衛生間門口的LED《需要幫助》顯示牌點亮指示呼救，聲光語音喇叭發出特大聲《請求幫助》求救聲；此時在值班室的值班人員聽到主機語音喇叭叫，根據主機顯示屏顯示的數字，去到對應的無障礙衛生間展開施救；施救服務完畢后按下衛生間現場的不銹鋼面板綠色復位按鈕對現場報警解除（復位），完成本次操作。如果在衛生間附近的人或者值班巡邏人員，聽到衛生間門外門頂上方的聲光語音喇叭叫，也可以根據聲音指示的位置去到現場施救。值班員回到值班室再按下主機側邊的復位按鈕對主機進行復位。
|
