高端公共衛生間智能化系統設計方案
隨著我國綜合國力增強，人民生活水平提高，中國進入小康社會，逐步邁入富裕階段。人民對去公共場所如廁的環境設施也提出了更高要求。針對中高端公共衛生間、星級廁所、移動廁所、酒店賓館洗手間、旅游廁所等對智能化設施需求，廣東順德家樂華電子有限公司sd08345.com成功研發了《公共衛生間智能化控制系統》。
一、 系統概述
由廣東順德家樂華電子有限公司研發的《智慧公廁信息化管理系統》是綜合應用互聯網、物聯網、流媒體、數據庫、網絡信息（WEB）等技術，以城市基礎地理信息（GIS）平臺為基礎，以環衛業務管理為核心，實現精細化、科學化、智能化的管理，通過信息化系統的建設，可以實現并進行各種形式的查詢、統計和分析評估，找出深層次的問題綜合分析，為各級領導提供決策支持。同時可實現與其他業務（數字城市、智慧城管等）的無縫對接，實現數據的交換與業務穿透管理。
智慧公廁信息化管理系統主要包括：信息管理子系統、便民APP或微信公眾號子系統、環衛外勤人員管理子系統、多媒體發布子系統、安防子系統、無障礙緊急求助呼叫系統、客戶評價子系統、廁位狀態顯示子系統、人流量統計子系統、通訊網絡子系統等多個子系統。
二、 設計范圍
智慧公廁信息化管理系統后臺設備安裝、開發、調試一般由個地方城市管理部門統一實施，不在本項設計范圍。城市公廁設計范圍主要為多媒體發布系統、安防系統、廁位狀態顯示系統、客戶評價系統、人流量統計系統等多個子系統的前端設備的安裝、管線敷設等。
三、 前端設備系統設計
1、多媒體發布系統
多媒體發布系統融合了多媒體視頻信息的多樣性和生動性，實現了信息發布的遠程集中管理和內容隨時更新，是受眾第一時間接收到最新鮮的各類資訊。
城市公廁多媒體系統前端設備主要有液晶顯示終端、音響、功放、信息發布盒等設備組成。
2、安防系統
為保證智慧廁所的公共財產和公眾的人身安全，在廁所出入口設置高清網絡監控攝像機，攝像機信號通過通訊網絡實時上傳至集中管理平臺進行監視寄存儲。
3、無障礙緊急求助呼叫系統
無障礙緊急求助呼叫系統是在每個廁位蹲坑或者馬桶邊設置一個緊急求助呼叫按鈕，在管理室弱電箱內安裝無障礙呼叫主機及聲光語音喇叭，當如廁人員遇到緊急情況時呼叫管理人員施救。

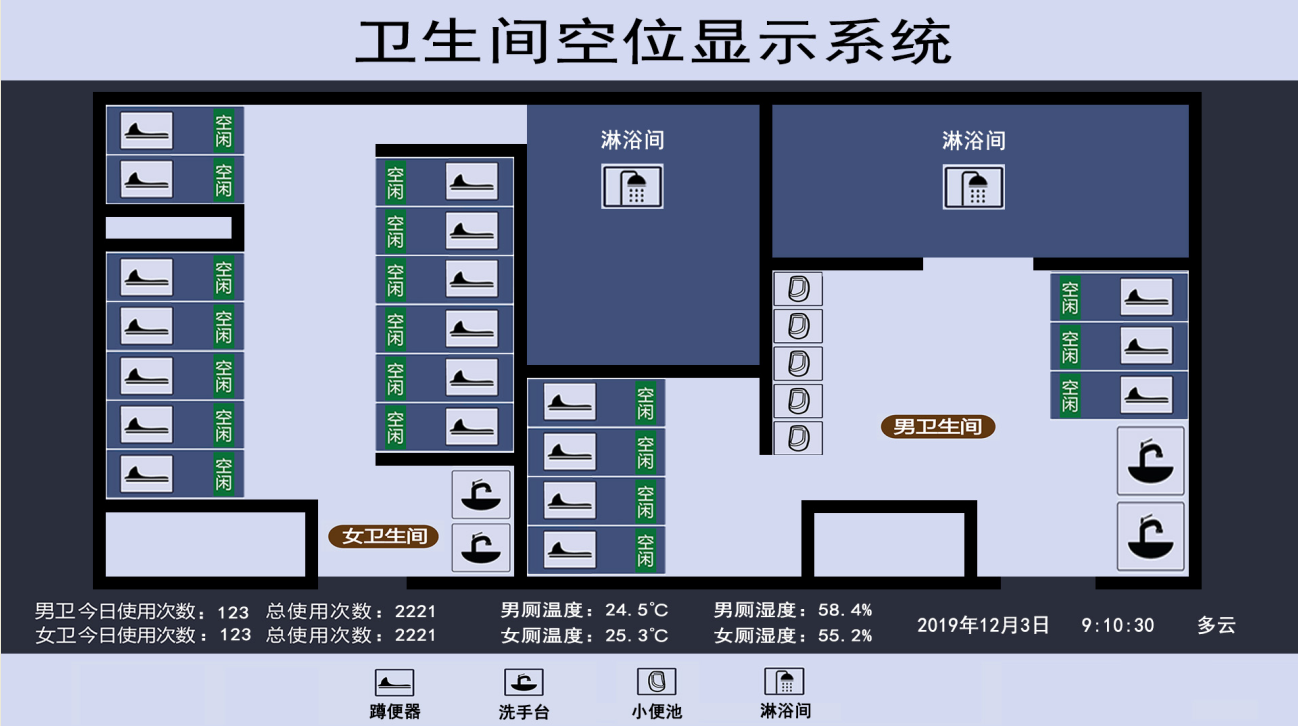

4、廁位引導顯示系統
每個廁位設置有人/無人LED顯示屏（或者紅綠壁燈），顯示屏配套門磁鎖，當廁位有人使用時顯示屏顯示有人（或亮紅燈），無人使用時顯示屏為無人（或亮綠燈）；同時在隔斷門上設置門磁開關，門磁開關信號要求可以接入管理室弱電機柜控制箱；控制箱輸出信號通過網絡可以將廁位使用情況上傳至集中監控平臺（中控主機），同時可以在液晶顯示屏上顯示廁位使用狀態。
5、客戶評價系統
在廁所大廳設置IPAD，上面裝有客戶評價軟件，通過廁所無線網絡上傳至集中管理平臺，實現公廁滿意度評價。
6、人流量統計系統
在男廁、女廁入口處設置一對紅外對射探測器，用于檢測進出廁所人數，通過后臺軟件計算，統計出廁所人流量。
四、 設備選型及安裝
1、監控攝像機選用POE供電型高清網絡攝像機，采用支架掛墻安裝，安裝高度距地面2.5米。
2、無線AP采用POE供電型設備，吊頂內安裝。
3、語音提醒+背景音樂播放器采用嵌入型產品，廁所內嵌入吊頂安裝。
4、顯示器采用掛墻安裝，安裝高度距地面1.8米。
5、廁所使用情況傳感器采用門磁感應開關，感應開關可以輸出開關量信號接入弱電機柜信號采集模塊；感應開關安裝在廁所隔斷門上（感應開關安裝時，安裝單位應做好防誤報措施）。
6、所有線路均采用沿墻穿管、頂板或吊頂內暗敷設至設備。
7、廁所管理間社會子弱電機柜，弱電箱內包含交換機、控制器、信息發布盒等設備。
8、人流量檢測紅外對射探測器安裝高度距地面1.3米。
9、無障礙緊急求助呼叫按鈕安裝高度距地面0.5米。 |
