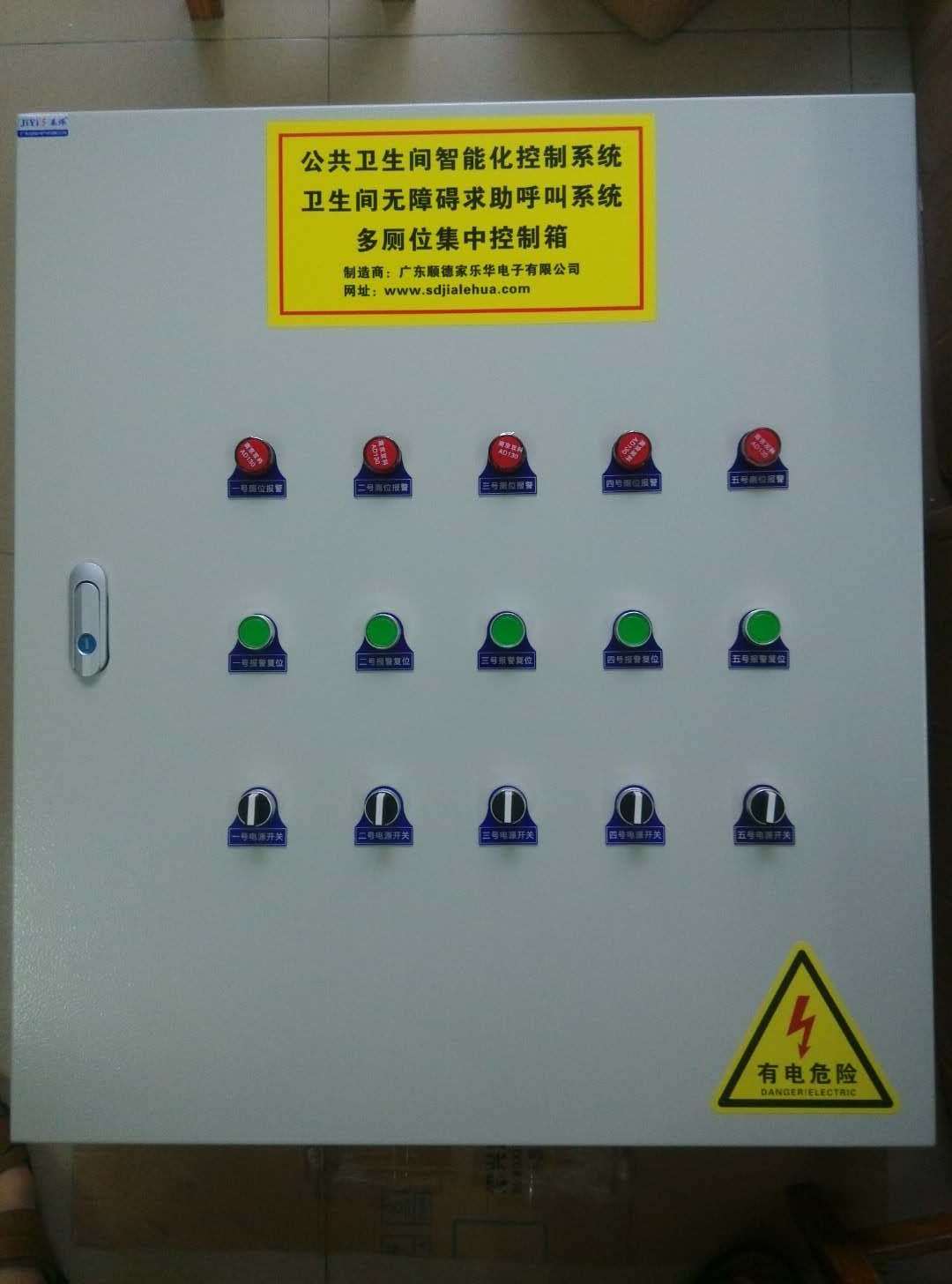

公共衛生間、移動廁所/星級廁所智能化控制系統
隨著我國綜合國力增強，人民生活水平提高，中國進入小康社會，逐步邁入富裕階段。人民對去公共場所如廁的環境設施也提出了更高要求。針對中高端公共衛生間、星級廁所、移動廁所、酒店賓館洗手間、旅游廁所等對智能化設施需求，廣東順德家樂華電子有限公司成功研發了《公共衛生間智能化控制系統》。
本系統根據監測廁所門的開閉狀態或者紅外檢測廁所內有/無人的狀態，從而自動顯示有人和無人，提示如廁的人注意。廁所門處于打開狀態時，門外顯示牌亮綠燈，提示無人。關門如廁時，廁所門外門頂上方正中間的顯示牌亮紅燈，提示有人；廁所內照明吸頂燈及排氣扇自動開啟，廁所內天花底喇叭語音自動播放語音“叮咚！歡迎使用，請注意腳下安全，進門請上好鎖，保持廁所衛生，廁所內禁止吸煙”。根據客戶要求不同也可以定制播放語音+背景音樂。同時，如果如廁人員在廁所遇突發疾病等緊急情況時可以按下安裝于馬桶邊離地50CM高的緊急求助呼叫按鈕，安裝于門外墻上2米高的聲光語音喇叭發出特大聲“請求幫助”的聲音，提醒外部人員注意施救。根據項目需要，在衛生間管理室安裝緊急求助呼叫主機，當如廁人員求助時管理人員及時作出施救服務。在大型公共衛生間大門口墻上安裝《公共衛生間廁位狀態引導顯示系統主機》，便于如廁人員清楚的選擇廁位如廁。當如廁人員上完廁所后出門的瞬間電磁閥工作，自動對廁所沖水，沖水時間在1-99秒之間選擇。
考慮到夜間上廁所的智能化照明問題，在衛生間門外面墻上安裝本公司的5-7W人體感應LED燈泡配合斜口螺旋燈座，實現人來燈亮人走燈熄，起到節能環保作用。
衛生間智能化控制系統包含以下器材：（4、5、6項任選其一）
一、JLH-20KD衛生間智能控制器
本控制器就是智能化系統的中樞大腦，輸入AC220V電源，然后將所有設備線路引入接線（包括照明燈及排氣扇，門磁或人體感應探測器線，吸頂語音喇叭線，有人/無人顯示屏線，電磁閥等）從而實現上述所有功能。
二、門磁探測器（常閉型輸出，有金屬明裝和塑料暗裝兩種選擇）
A、 暗裝門磁參數 B、明裝金屬門磁參數
1、 產品尺寸：∮19X25MM 1、材質：鋅合金外殼
2、 外殼材料：ABS 2、產品尺寸：48X19X9MM
3、 感應距離：20-30MM 3、感應距離：30-40MM
4、 安裝方式：鉆孔嵌入式安裝 4、安裝方式：螺絲表面貼裝
5、 連接方式：22號電子線，長度200MM左右 5、連接方式：22號電子線，長度200MM左右
6、 電流電壓功率：0.5A/100V/10W 6、電流電壓功率：0.5A/100V/10W
7、 類型：NC常閉型（門磁合并時處于導通狀態） 7、類型：NC常閉型（門磁合并時處于導通狀態）
8、 壽命：100萬次 8、壽命：100萬次
三、吸頂式人體感應探測器
1、工作電壓：DC12V 2、感應角度120度 3、環境溫度：-20℃--+38℃
4、感光度：≤5LUX 5、開孔尺寸：￠80MM 6、感應距離：6M±2M （25℃）
四、JLH-20X有人/無人LED燈顯示牌
1、工作電壓：DC12V
2、工作電流：≤20MA
3、顯示方式：單面紅綠LED燈珠顯示
4、尺寸：310X150X25MM
5、外框：高級鋁合金型材
6、接口：直接將雙色LED燈四線連接到控制器
五、JLH-28X 有人/無人顯示屏
1、工作電壓：DC5V
2、工作電流：≤2A
3、顯示方式：單面雙色LED顯示
4、尺寸：300X100X20MM
5、外框：高級鋁合金型材
6、接口：直接將2芯紅黑控制線接入控制器
六、JLH-20HL公共廁所蹲位門口長方形紅綠壁燈
1、工作電壓：DC12V
2、工作電流：≤15MA
3、顯示方式：三面紅綠LED燈帶發光顯示
4、尺寸：220X40X70MM
5、材質：高級鋁合金型材+PVC燈罩
七、JLH-20WC吸頂特大聲關門自動語音提醒器
1、型號：JLH-20WC
2、工作電壓：DC9-24V
3、工作電流：≤350MA
4、喇叭頻率響應：400-10KHZ
5、明裝掛墻外形尺寸：125X125X60MM
6、吸頂天花暗裝圓形開孔尺寸：140MM外形尺寸195X60MM
7、重量：0.58KG
八、JLH-40系列無障礙緊急求助呼叫器
1、 JLH-40K 86型不銹鋼緊急求助呼叫按鈕
2、 JLH-40FW 86型不銹鋼復位按鈕
3、 JLH-40FK帶特殊SOS標志的緊急呼叫按鈕防水盒
4、 JLH-40WD特大聲閃光《請求幫助》語音報警喇叭
九、電磁閥（需要自動控制沖水時使用）
1、DC12V（JLH-DCF12）
2、DC5V (JLH-DCF5)
十、JLH-20CW公共衛生間廁位狀態顯示系統主機
1、工作電壓：DC12V
2、工作電流：≤3A
3、顯示方式：紅綠LED燈顯示，紅燈代表有人使用，綠燈代表無人使用
4、尺寸：380X290X130MM
5、材質：ABS加固型塑料外殼
|
