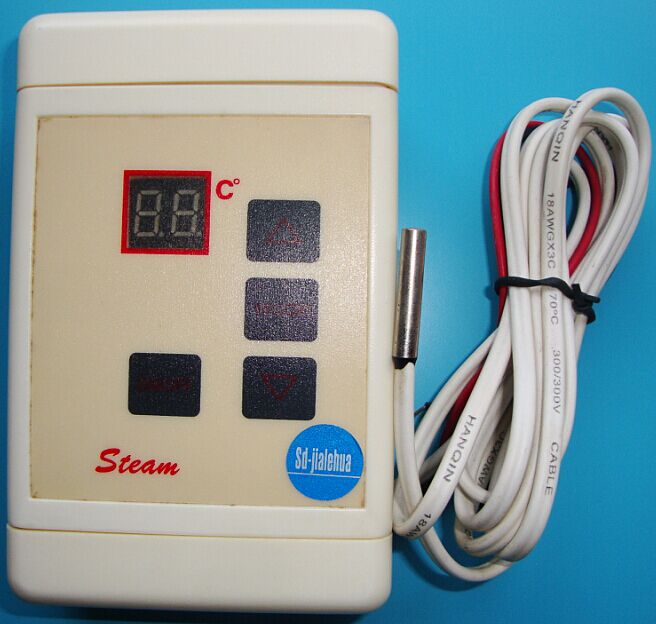

WkQ-2（wkq50k.c）是為報警、機房、桑拿業用的定時溫控而設計的溫控器(板)程序，配用50K負溫度系數熱敏電阻探頭。電路板為WKQ-2.PCB。
該溫控器也可作為溫度在0~99度的不定時的其他場合使用的溫控器。
該溫控器輸出可選擇：電平輸出（0V/+12V）或常閉常開斷點輸出。
定時選擇：
在G I1插上跳線器（短接）時選擇定時，否則去為不定時。
選擇定時，定時時間為：45分鐘。
完成一輪45分鐘定時運行工作，進入死循環(閃顯FF),要上電復位才能重新工作。在未達定時情況下，按ON/OFF開始新一輪45分鐘定時運行工作程序。
選不定時的程序時,在運行工作時再按ON/OFF為關機。
使用操作：
上電復位后，兩位數碼顯示器閃顯得數值是預存的溫度設定值，
按ON/OFF進入溫控運行。
調整設定溫度：
按MODE進入溫控設定調整；
按 ▽ 減低溫度設定值；
按 △ 增加溫度設定值；
按MODE 存溫度設定值到EEPROM，掉電也不丟失該預存的溫度設定值。
在設定調整中，4秒未按MODE保存退出,就放棄設置,設定溫度仍是舊值。 |
|
