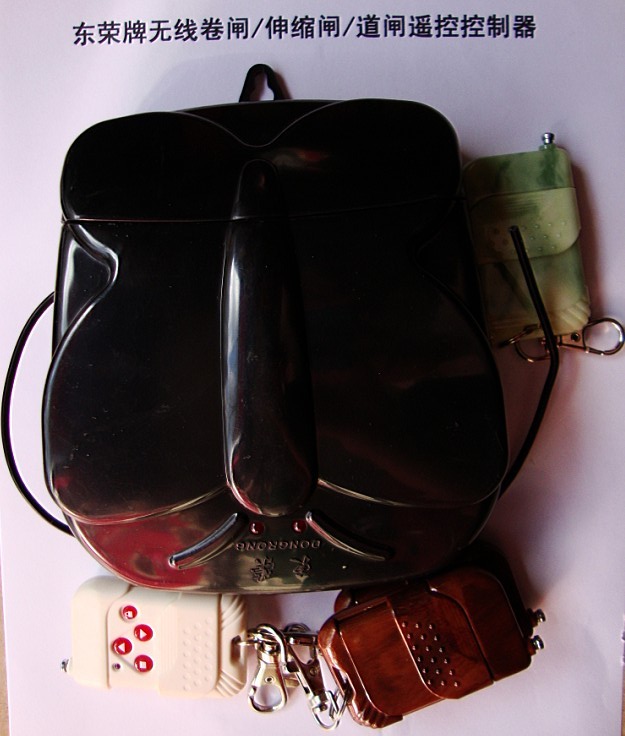

 一、 前言 尊敬的客戶，感謝您購買我公司研發制造的 型智能卷閘門遙控控制器，本產品適合所有倉庫、車庫、銀行、機關、家庭等電動遙控門使用。在使用本產品之前，請仔細閱讀本說明書。
二、 注意事項
為確保安全使用本產品，請遵守下列事項：
1、本產品適用于220VAC電源。（接入380V電機或者控制箱時，需確保兩條黑線電壓為220V.）
2、接收器安裝位置請選擇不受日光直射、雨水淋濕、易受震動之處，并且安裝位置離大型金屬物體必須大于30CM。
3、天線請拉直懸空，不可與金屬物體相接觸，以免影響遙控距離。
4、若本產品要連接在伸縮閘控制或其它電機時（見附表），請仔細閱讀“安裝及使用”，以免接錯線而燒毀遙控接收器。
5、發射器（遙控器）請勿浸水、受潮及撞擊、以免影響遙控距離及使用壽命。
6、出廠之前發射器與接收器都已調整好。如需調整可找專業維修部調試。請勿自行打開，機內有高壓，以免觸電。
附表：附帶連線種類及對應電機
|
連線種類 |
使用電機品牌 |
|
二插線 |
順景鴻、東盛、龍科多、東元、乙元、金安、福建漳州。。。 |
|
三插線 |
東元佑亨、東榮 |
|
益發線 |
益發電機 |
|
泉州線 |
泉州電機 |
|
單頭線 |
伸縮閘控制箱或其它電機 |
注：沒有提及的電機品牌，請檢查電機的遙控器插頭與遙控器插頭功能是否相對應，如果對應，對插后即可使用。
三、主要技術參數
1、電源電壓：220V±15%（50HZ）
2、功耗：≤2W（視實際安裝環境而定）
3、遙控距離：30—150米（阻性負載）
4、繼電器觸點容量：7A（阻性負載）
5、發射器輸出功率：10MW
6、發射器電池規格：GP—23A
四、異常狀況處理
1、若送電后，接收器指示燈不亮，請檢查電源，或接線是否正常。
2、若遙控距離近，請檢查接收器安裝位置是否被金屬物遮蔽或天線方向不正確。
3、當遙控距離變近或發射器指示燈變暗，不亮?xí)r，請更換12V23A電池。
4、若鎖電源后，可能會變成“點動”現象（即按按鈕可上可下，但一放掉按鈕則電機馬上停止不動）。請檢查綠色與紅色線是否接錯。
5、若發射器按鈕操作方向與實際相反（即按發射器向上按鈕，但卷閘門反而向下）。請撥動接收器上的上下切換開關。 |
