由廣東順德家樂華電子有限公司研發制造的JLH-50ZK系列總線制無障礙緊急求助呼叫（SOS）系統，是根據我國《城市道路和建筑物無障礙設計規范》JGJ50-2001第7.8.2條（強制性條文）規定：專用場所無障礙設施要求設計呼叫按鈕，“距地面0.40～0.50m處應設求助呼叫按鈕”。除此之外無障礙系統應該考慮如下一些問題。
1. 求助呼叫按鈕應該工作在低壓狀態下，避免潮濕和遭水時發生危險，應設計在便于殘疾人觸摸的位置。
2. 在室外要有聲光指示報警裝置，以提示施救人員及時找到求助呼叫的位置，建議該裝置設計在室外門頂上方。
3. 對于設有多個求助按鈕的項目要求進行位置編碼，值班人員可以根據位置編碼找到需要救助人員的位置。
4. 需要考慮應急供電要求，在停電狀態下是比較容易出現問題的，這時應保證系統正常工作。

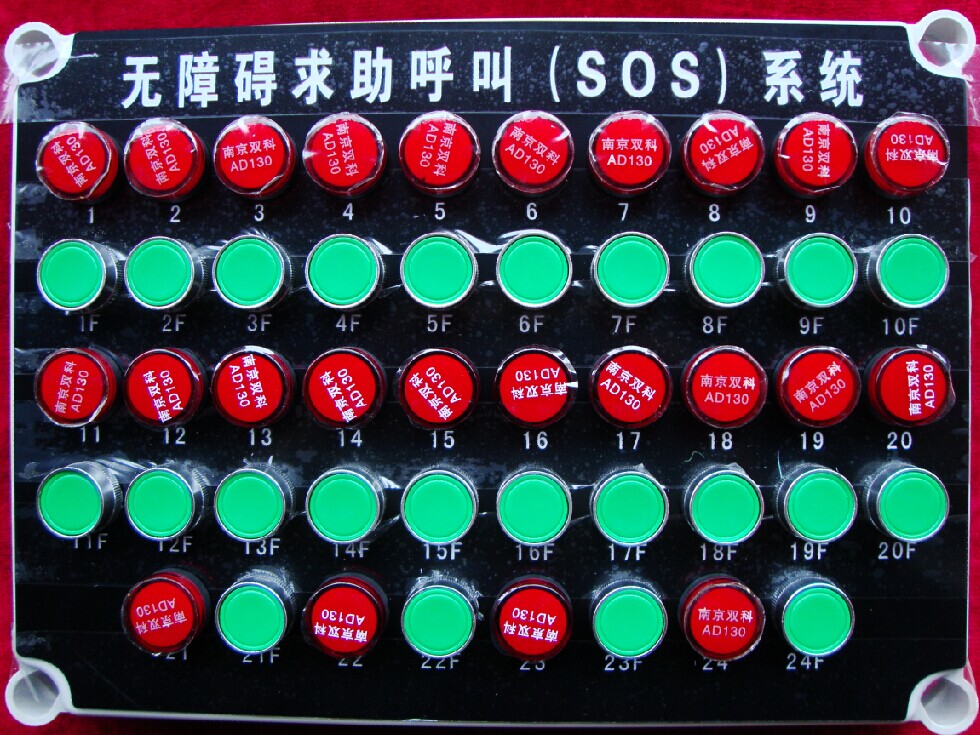

JLH-50ZK無障礙緊急呼叫（SOS）系統由主機、分機地址模塊、求助按鈕、86型聲光喇叭、《需要幫助》LED顯示牌組成，現說明其接線方法。

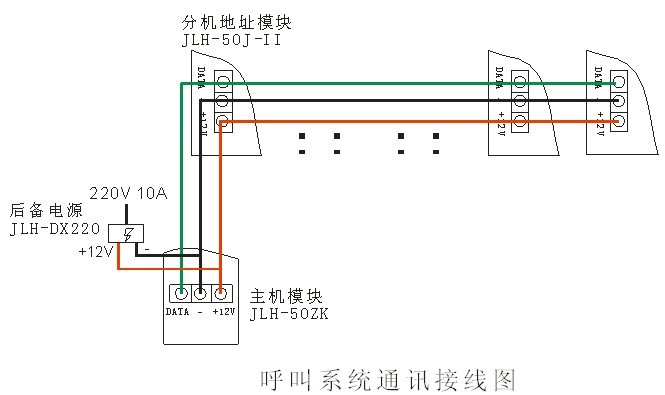

呼叫系統的電源及數據接線說明：
呼叫系統建議使用RVVP 3X1.0的線材，其中兩條電源線，一條數據線，接線方法如下圖。
|
